FRP采光板搭接节点图
时间：2025-11-27 10:53:45 来源：采光板厂家,河北多邦,河北多邦复合材料有限公司 点击数：16
一、单层采光板和压型钢板搭接

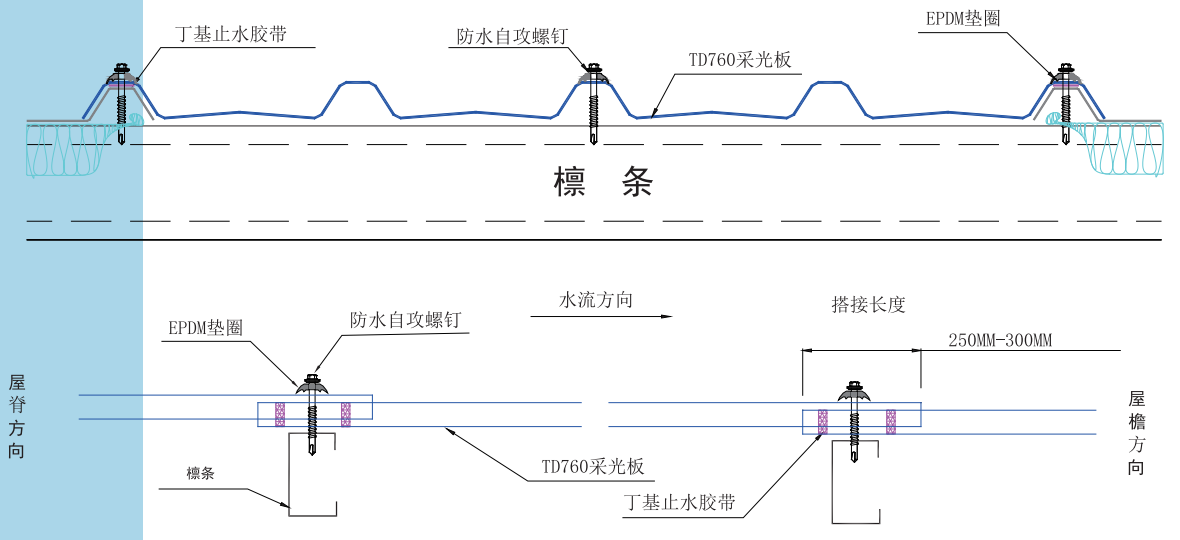

1、 普通波形板搭接: 采光板直接扣在四周的压型钢板上,在与钢板侧边搭接处通长贴止水胶带:与采光板长度方向的端部搭接要放置在檩条上,与彩钢板重叠大于250mm,并在搭接端贴两条2x20mm上水胶带。
2、对应角驰川钢板的搭接: 角驰暗扣类型采光板推荐使用从屋脊到屋檐的通条采光,如必须使用点式采光时,在靠近屋脊端与采光板搭接处的采光板或压型钢板要进行裁切处理,并加防水收边或做其它防水处理。

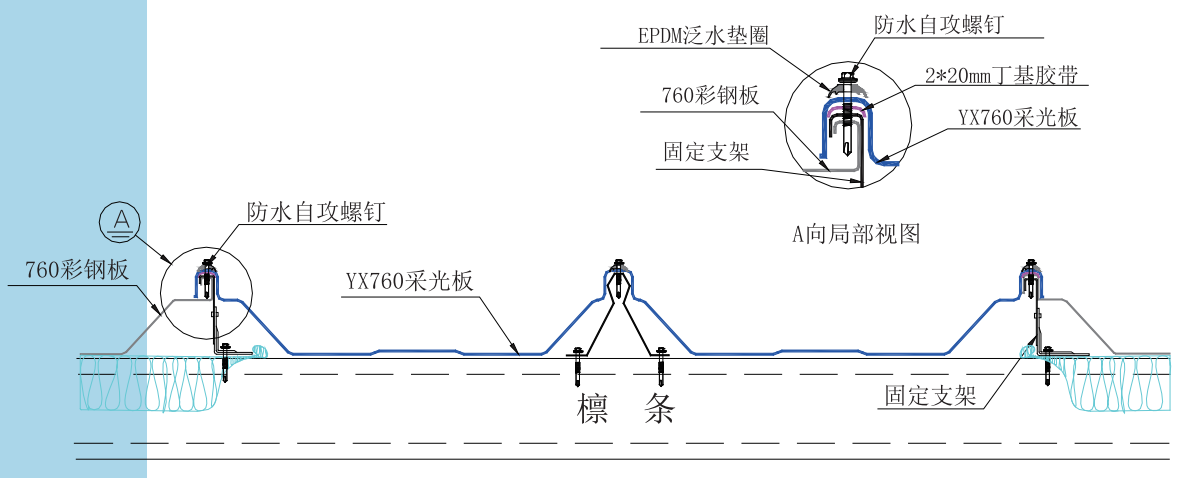

YX760采光板与彩钢板搭接示意图(图二)
3、对应180%360°直立缝锁边的压型钢板处理方案一: 槽型采光板加收边后可等同于彩钢板之搭接在防水收边与采光板之间贴止水胶带后，用专用的防水铝拉钉固定(备注: 角驰2版型如HV475等也参考YX760如图二做法)。

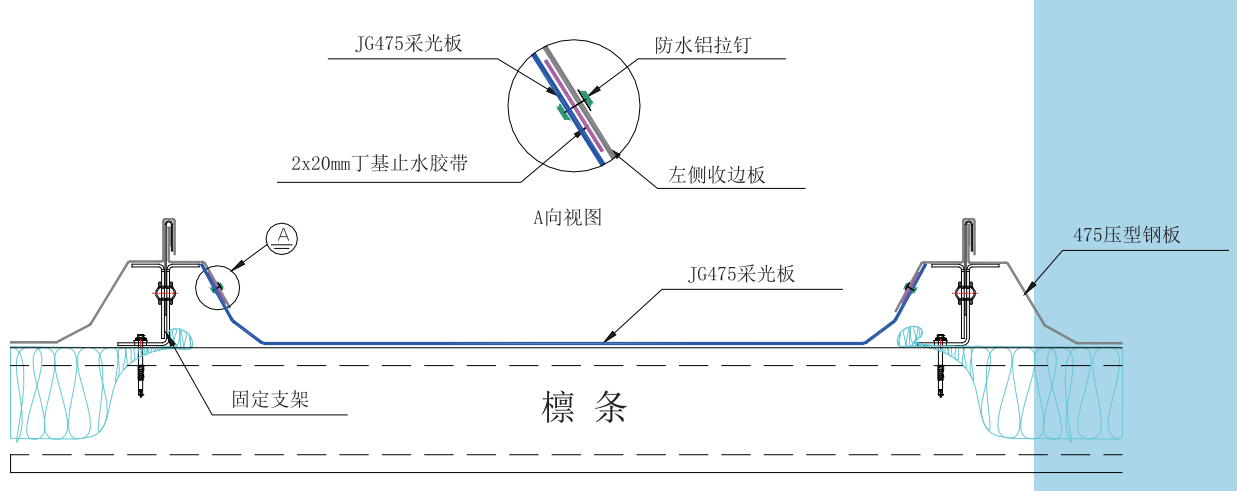

JG475 采光板搭接示意图(图三)

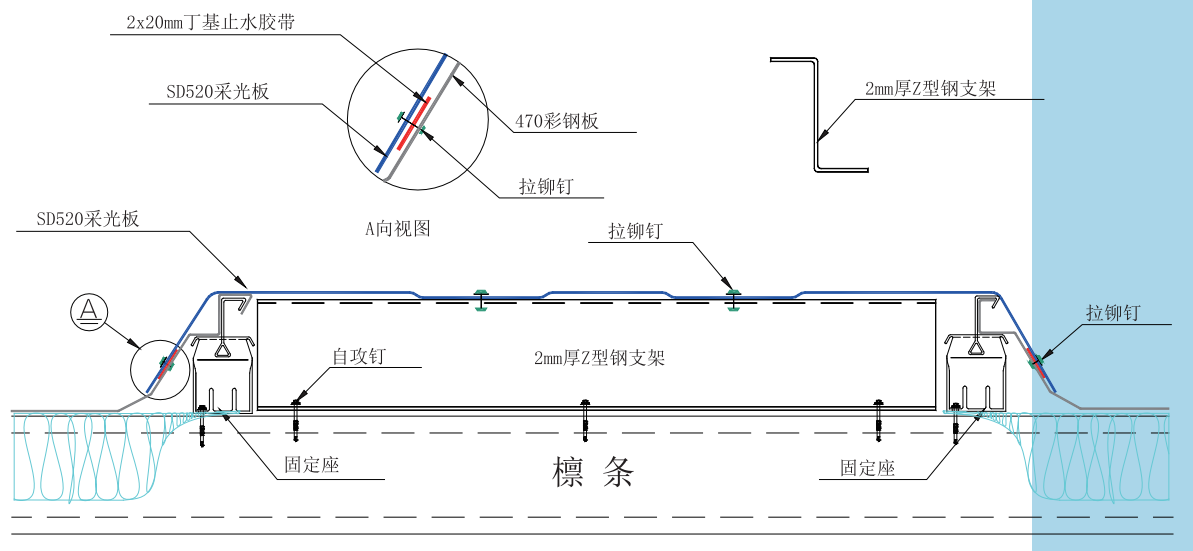

4、对应180°360°直立缝锁边的压型钢板处理方案二:安装简洁方便，防水处理简单且效果较佳整体效果美观，适用于点式和通条等各种搭接方式。
SD520 采光板搭接示意图(图四)
二、双层采光板搭接节点图
1、对应夹芯保温钢板的双层板处理方案:

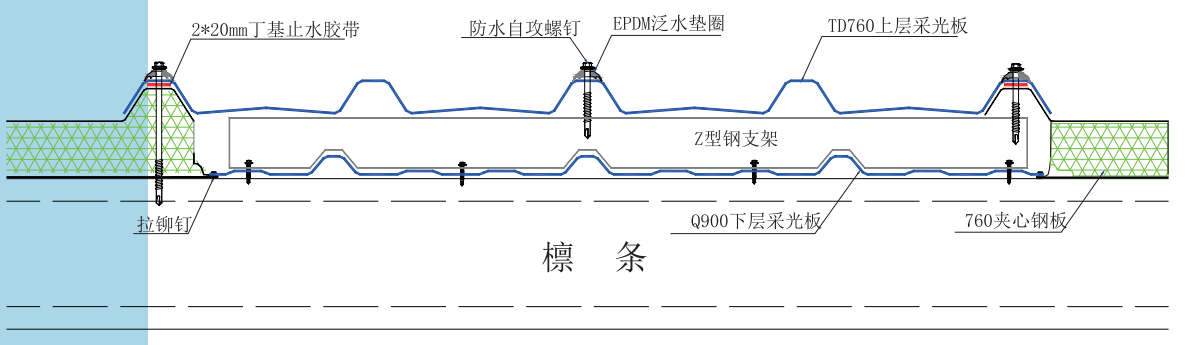

a、TD760与Q900搭接示意图:类似与夹芯钢板搭接的双层采光板,需在双层采光板中间加Z型支架支撑。
TD760与 0900双层采光板分离式搭接示意图(图五)

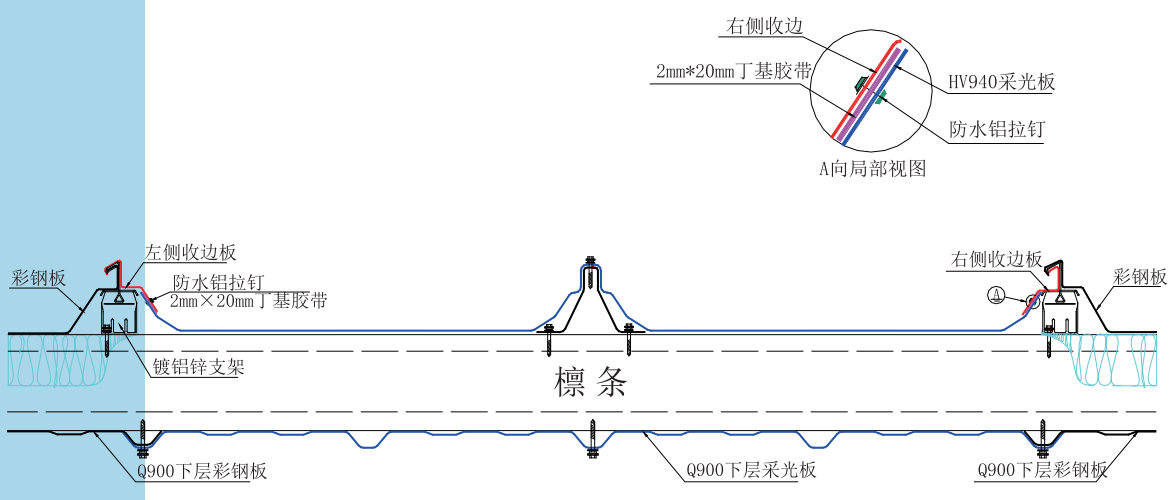

HN940与Q900双层采光板分离式搭接示意图(图六)
C. 对应于双层钢板置于檩条上方，中间加保温棉或次条的处理方案

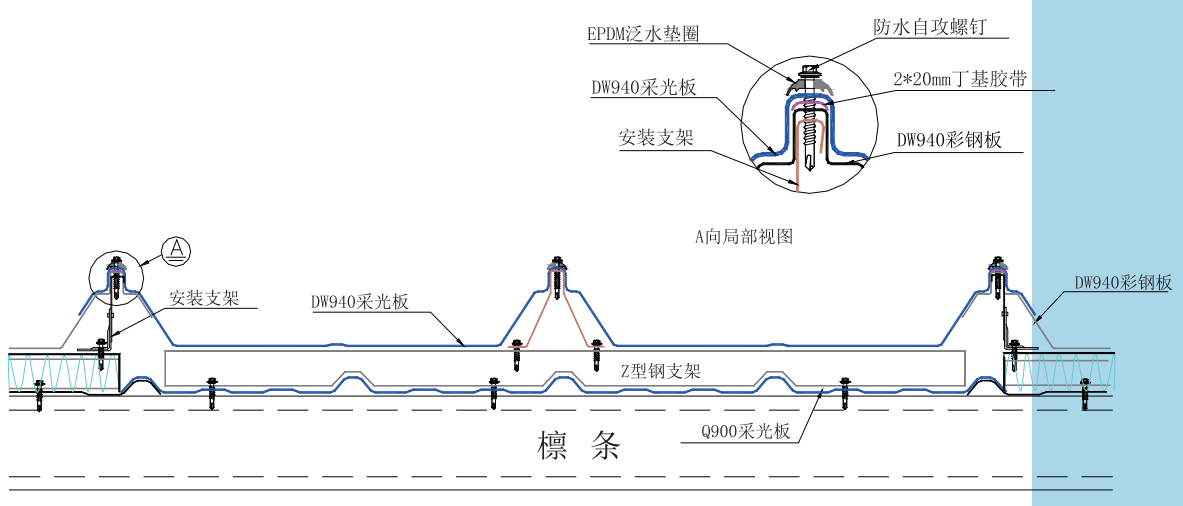

DW940 与 0900双层采光板分离式搭接示意图(图七)
2、与高强度铝箔贴面保温棉单层钢板保温屋面对应的采光板处理方案:

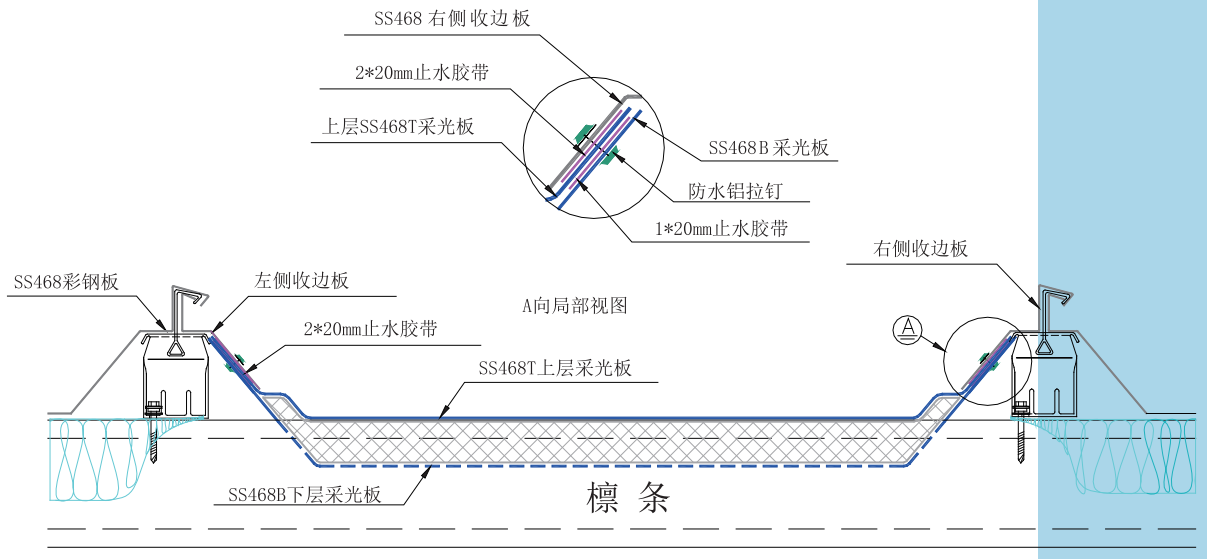

a、SS468双层板加收边搭接示意图:两层采光板加收边中间留空气层做隔热保温层，两侧端口用PE泡沫堵头密封。
SS468 双层采光板搭接示意图(图八)

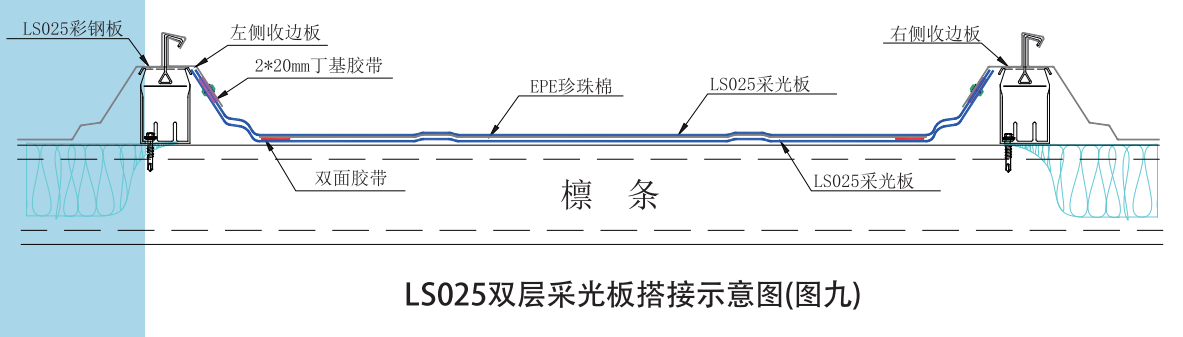

B、LS025双层采光板搭接示意图:

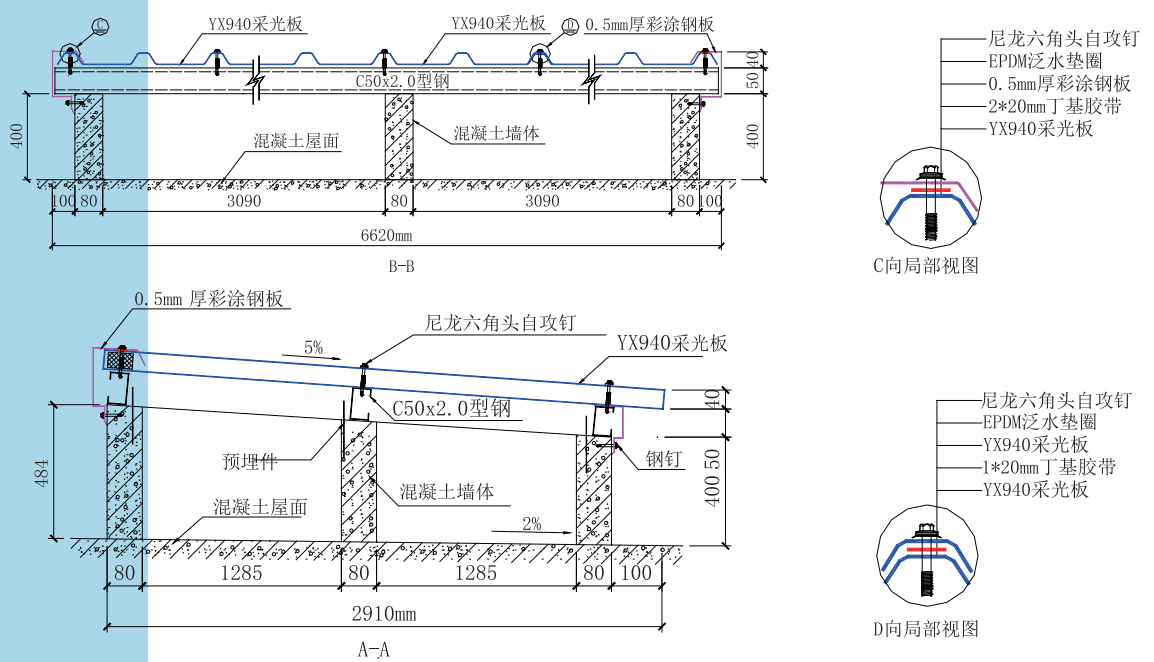

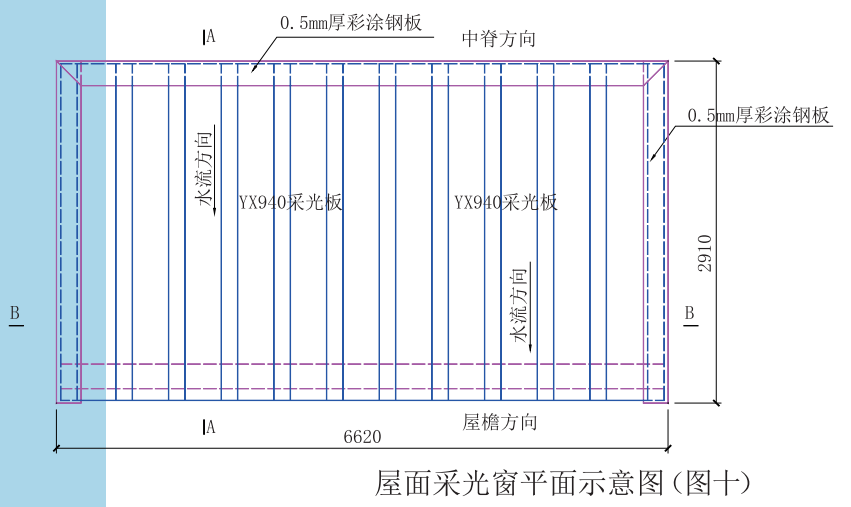

三、混凝土屋面采光板搭接示意图

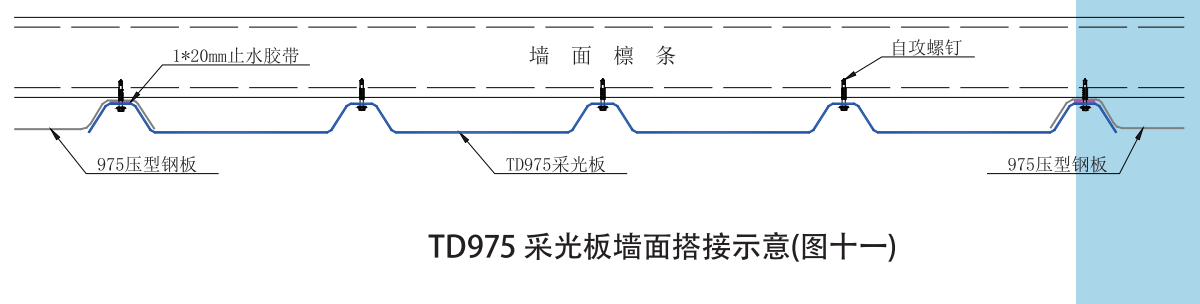

四、采光板墙面搭接示意图
a、墙面采光板用普通波形板,易于做搭接和防水处理,可按客户要求进行各种布置,长度方向搭接重叠部分不小于200mm。

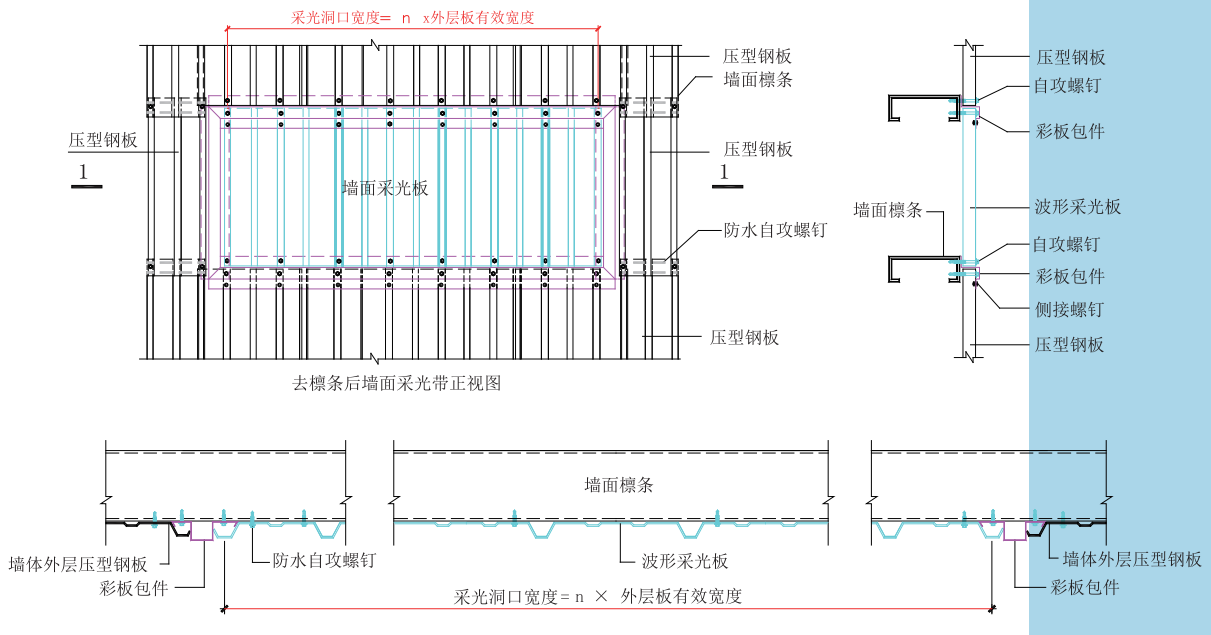

b、墙面高位窗采光制作示意图

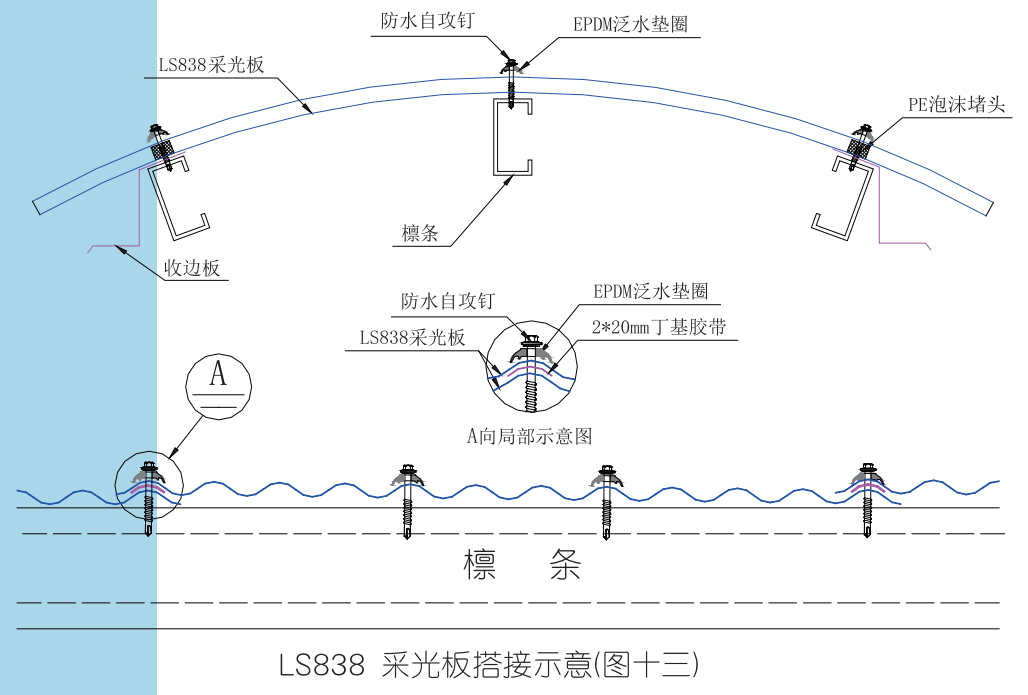

五、采光板弧形搭接示意图
我司之LS838采光板，波峰高度16mm，较小弯曲半径可达2m,可广泛用于弧形屋面结构LS838采光板，强度高于低波峰采光板和平板，防水易处理，且效果美观。

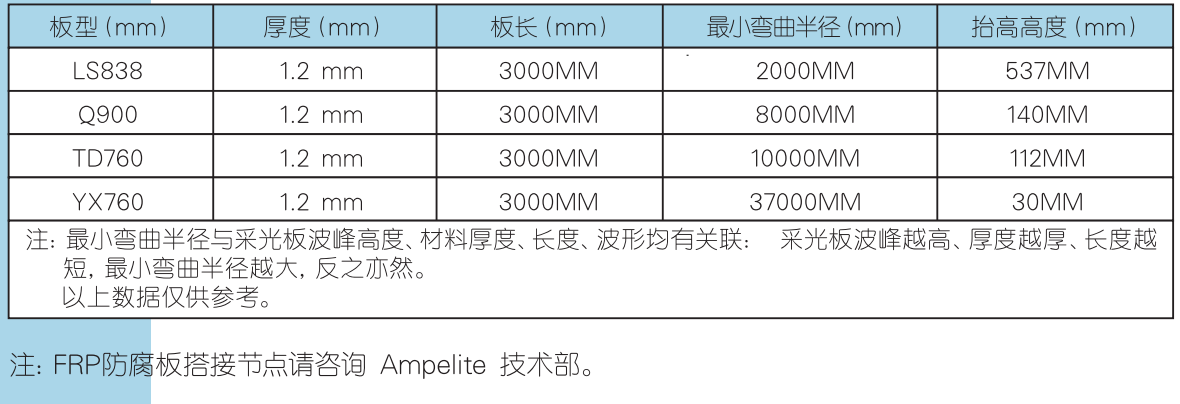

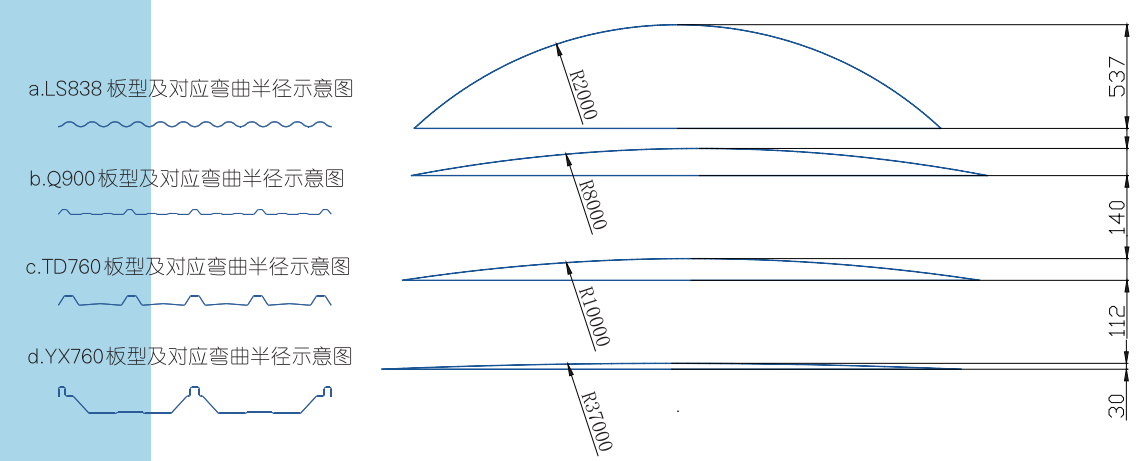

六、采光板弯曲半径示意图
1、 普通波形板搭接: 采光板直接扣在四周的压型钢板上,在与钢板侧边搭接处通长贴止水胶带:与采光板长度方向的端部搭接要放置在檩条上,与彩钢板重叠大于250mm,并在搭接端贴两条2x20mm上水胶带。
TD760 采光板搭接示意图(图一)
2、对应角驰川钢板的搭接: 角驰暗扣类型采光板推荐使用从屋脊到屋檐的通条采光,如必须使用点式采光时,在靠近屋脊端与采光板搭接处的采光板或压型钢板要进行裁切处理,并加防水收边或做其它防水处理。
YX760采光板与彩钢板搭接示意图(图二)
3、对应180%360°直立缝锁边的压型钢板处理方案一: 槽型采光板加收边后可等同于彩钢板之搭接在防水收边与采光板之间贴止水胶带后，用专用的防水铝拉钉固定(备注: 角驰2版型如HV475等也参考YX760如图二做法)。
JG475 采光板搭接示意图(图三)
4、对应180°360°直立缝锁边的压型钢板处理方案二:安装简洁方便，防水处理简单且效果较佳整体效果美观，适用于点式和通条等各种搭接方式。
SD520 采光板搭接示意图(图四)
二、双层采光板搭接节点图
1、对应夹芯保温钢板的双层板处理方案:
a、TD760与Q900搭接示意图:类似与夹芯钢板搭接的双层采光板,需在双层采光板中间加Z型支架支撑。
TD760与 0900双层采光板分离式搭接示意图(图五)
HN940与Q900双层采光板分离式搭接示意图(图六)
C. 对应于双层钢板置于檩条上方，中间加保温棉或次条的处理方案
DW940 与 0900双层采光板分离式搭接示意图(图七)
2、与高强度铝箔贴面保温棉单层钢板保温屋面对应的采光板处理方案:
a、SS468双层板加收边搭接示意图:两层采光板加收边中间留空气层做隔热保温层，两侧端口用PE泡沫堵头密封。
SS468 双层采光板搭接示意图(图八)
B、LS025双层采光板搭接示意图:
三、混凝土屋面采光板搭接示意图
四、采光板墙面搭接示意图
a、墙面采光板用普通波形板,易于做搭接和防水处理,可按客户要求进行各种布置,长度方向搭接重叠部分不小于200mm。
b、墙面高位窗采光制作示意图
五、采光板弧形搭接示意图
我司之LS838采光板，波峰高度16mm，较小弯曲半径可达2m,可广泛用于弧形屋面结构LS838采光板，强度高于低波峰采光板和平板，防水易处理，且效果美观。
六、采光板弯曲半径示意图
